性能特點 | 技術指標 | |||||||
高精度測量三相電壓、三相電流、有功功率、無功功率、 視在功率、功率因數、頻率等電參量。 正反向有功/無功電能計量。 提供數碼管或液晶顯示,本地數據查詢。 菜單直觀,按鍵操作簡單。 電流、電壓變比可編程。 支持RS-485通訊,Modbus-RTU協議。 支持開關量輸入、開關量輸出、模擬量變送輸出、電能 脈沖輸出。 安裝方便,接線簡單,工程量小。 寬范圍交直流通用電源:AC/DC 80V~270V。 可完成SCADA、PLC中多種通訊軟件的組網。 |
測量精度 電壓 0.5級 電流 0.5級 有功功率 0.5級 無功功率 0.5級 功率因數 0.5級 頻率 ±0.02Hz 有功電能 0.5級或1級 無功電能 1級或2級 信號輸入 接線方式 三相四線、三相三線 額定電壓 AC57.7V、AC100V、AC220V、AC380V 額定電流 AC 1A、AC 5A 過負載 電壓:1.2倍(持續),2倍/1秒(瞬時) 電壓:1.2倍(持續),10倍/5秒(瞬時) 功耗 電壓:<1VA/相,電流:<0.4VA/相 阻抗 電壓:>300kΩ,電流:20mΩ 頻率 45-65Hz 輔助電源 工作范圍 AC/DC:85V-265V 功耗 <4VA 功能模塊 通訊接口 支持1路RS-485通訊 Modbus-RTU協議 波特率:600~9600bps,默認9600bps 開關量輸入 支持4路干結點輸入 開關量輸出 支持2路繼電器輸出 容量:AC 250V/5A,DC 30V/5A 環境 工作溫度 -10℃~+55℃ 存儲溫度 -25℃~+70℃ 相對濕度 ≤90%,無腐蝕氣體場所 海拔 ≤2500m 安全 絕緣電阻 >100MΩ 光流耐壓 AC 2kV 電磁兼容性能 靜電放電 4級 電快速瞬間變脈沖群 4級 浪涌(沖擊) 4級 外形尺寸 面框尺寸 1201×20;80×80;96×96 開孔尺寸 111×111;77×77;91×91 |
|||||||
|
規格選型
功能型號 | 實進測量 | 電能計量 |
開關量 輸入 |
開關量 輸出 |
變送輸出 |
通訊 接口 |
顯示方式 |
面板尺寸 (mm) |
||||||
三相 電壓 |
三相 電流 |
有功 功率 |
無功 功率 |
功率 因數 |
頻率 |
有功 電能 |
無功 電能 |
|||||||
ARS2080W3 | ● | ● | ● | ● | ● | ● | ● | ● | — | — | — | 1 |
三排 LED |
80×80 |

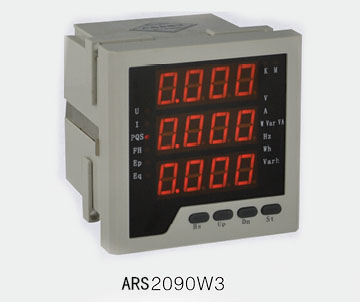

ARS2090W3 | ● | ● | ● | ● | ● | ● | ● | ● | — | — | 1-2 | 1 | 96×96 | |
ARS2012W3 | ● | ● | ● | ● | ● | ● | ● | ● | — | — | 1-2 | 1 | 120×120 | |
ARS2080W3Y | ● | ● | ● | ● | ● | ● | ● | ● | — | — | — | 1 |
字段 LCD |
80×80 |

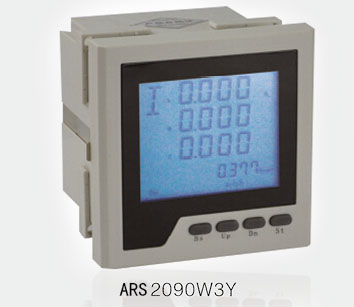

ARS2090W3Y | ● | ● | ● | ● | ● | ● | ● | ● | — | — | 1-2 | 1 | 96×96 | |
ARS2012W3Y | ● | ● | ● | ● | ● | ● | ● | ● | — | — | 1-2 | 1 | 120×120 | |

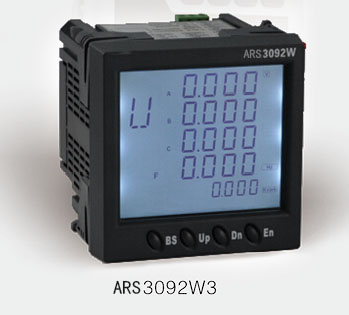

ARS3092W3 | ● | ● | ● | ● | ● | ● | ● | ● | 4 | 2 | — | 1 | 96×96 |
注:開關量輸入、開關量輸出、變送輸出、通訊都是為選配功能。

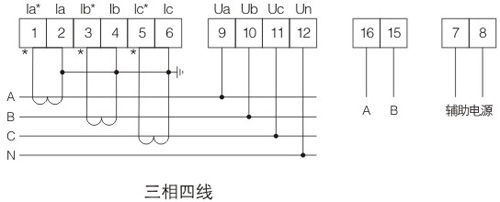

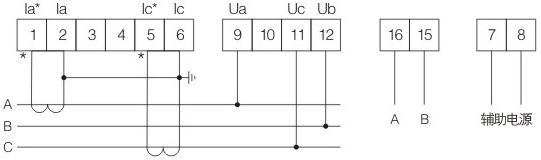

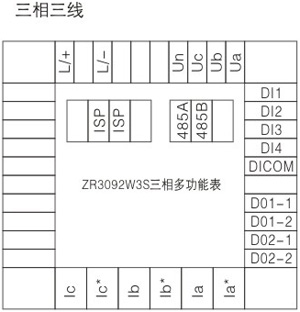

端子排列圖
(注:如與儀表殼體上接線圖不一致,請以儀表殼體上為準)
