適用范圍
ARS2000系列可編程電力儀表主要適用于電站、電氣開關柜以及各種電氣設備測量或指示線路中的交/直流電壓、交/直流電流、頻率、單/三相有功功率、單/三相無功功率、單/三相功率因數等各種電參數。具有測量精度高、讀數清晰、方便、無視角誤差、可任意角度安裝、抗震、抗外磁場干擾等特點，是原指針式儀表的理想替代品。
功能特點
可實時測量電力線路中各種電量參數，按需要既可測量顯示單個參數，也可同時測量多個參數。
品種、規格齊全，有多種外形尺寸，多個系列化的產品，所有儀表均按照標準尺寸設計，兼容性強，維修更方便。
卡式安裝方式取代傳統螺釘安裝方式，安裝簡單、方便、牢固、SMT生產工藝，軟件生產校準。
智能化、模塊化設計方式，互感器倍率任意設定，功能模塊可自由組合，提高用戶使用靈活性。
網絡化設計方案，可與各種電力網絡遠程監控系統輕松對接。\

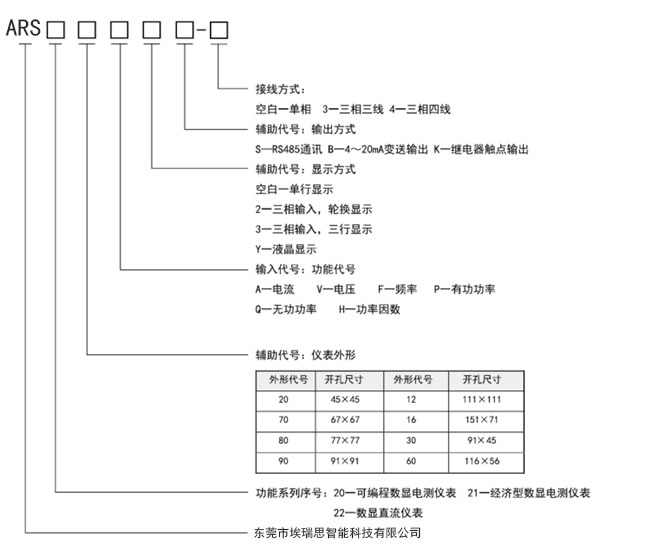

電流、電壓數顯表選型命名及意義

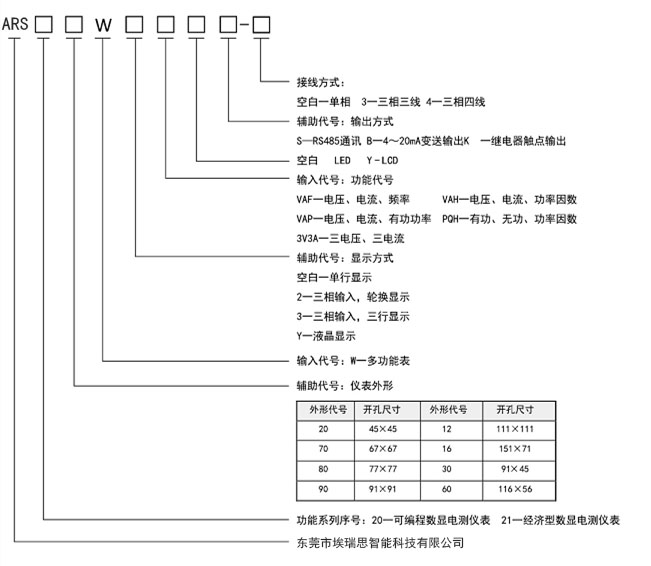

多功能數顯表選型命名及意義
應用典型選型表
| 柜子類型 | 規格型號 | 儀表尺寸 | 測量功能 | 備注 |
|
進 線 柜 |
ARS3092W （液晶顯示） |
96×96 |
電力網絡中全部電量參數： 三相電流、三相電壓， 有功功率、無功功率， 功率因數、頻率，電度 諧波檢測等 |
模擬量4-20mA輸出（可選） 開關量輸出（可選） RS485接口（可選） Y：普通液晶表 W+：諧波液晶表 |
| ARS2090W | ||||
| ARS2090WY | ||||
| ARS2080W | 80×80 | |||
| ARS2080WY | ||||
| ARS2012WY | 120×120 | |||
| ARS3092W+ | 96×96 | |||
|
出 線 固 定 柜 （GGD，CCK等） |
ARS2090A（V） |
面框 96×96 開孔 91×91 |
單相電流（電壓） |
可選項： Y：液晶顯示 S：RS-485通訊 K：上下限報警輸出 B：4-20mA輸出 |
| ARS2090A3（V3） | 三相電流（電壓） | |||
| ARS2090A3（V3）Y | 液晶顯示三相電流（電壓） | |||
| ARS2090A（V）K | 單相電流（電壓）、上下限報警輸出 | |||
| ARS2090A3（V3）K | 三相電流（電壓）、上下限報警輸出 | |||
| ARS2090A（V）B | 單相電流（電壓）、4-20mA變送輸出 | |||
| ARS2090A3（V3）B | 三相電流（電壓）、4-20mA變送輸出 | |||
| ARS2090Z-AV3 | 三相電流、三相電壓組合 | |||
| ARS2080A（V） |
面框 80×80 開孔 77×77 |
單相電流（電壓） | ||
| ARS2080A3（V3） | 三相電流（電壓） | |||
| ARS2070A（V） |
面框 72×72 開孔 67×67 |
單相電流（電壓） | ||
| ARS2070A3（V3） | 三相電流（電壓） | |||
| ARS2012A（V） |
面框 120×120 開孔 111×111 |
單相電流（電壓） | ||
| ARS2012A3（V3） | 三相電流（電壓） | |||
| ARS2012Z-AV3 | 三相電流、三相電壓組合 | |||
|
出線抽屜柜 （GCK） （MNS）等 |
ARS2020A（V） |
面框 48×48 開孔 45×45 |
單相電流（電壓） | |
| ARS2020A2 | 三相電流 | |||
| ARS2070A（V） |
面框 72×72 開孔 67×67 |
單相電流（電壓） | ||
| ARS2070A3（V3） | 三相電流（電壓） | |||
| 出線計量柜 | ARS5090-0 |
96×96 |
單相有功電度 | RS-485通訊 |
| ARS5090-1 | 三相三線有功電度 | |||
| ARS5090-2 | 三相三線無功電度 | |||
| ARS5090-3 | 三相四線有功電度 | |||
| ARS5090-4 | 三相四線無功電度 | |||
|
無功 補償柜 |
ARS3092W | 96×96 | 全部電量參數和電能 | RS-485通訊，4路開關量輸入 |
| ARS2012W | 120×120 |
數字式測控電力儀表是針對電力系統、工礦企業等電力測控需求而設計的系列產品。能高精度的測量許多常用的電力參數，如三相電壓、三相電流、三相電壓電流組合、三相有功功率等，并且?guī)穆烽_關量輸入測量功能（實現“遙信”）和2路繼電器輸出功能（實現“遙控”）帶RS-458數字接口，采用標準MODBUS-RTU協議實現遙測功能，變比通訊參數可通過儀表表面按鍵編程設置，使用靈活方便。
功能型號速查表
|
|
產品型號 | 外形代號（代號具體詳見外形尺寸表） | 附加功能 | 上下限 | 接線方式 | |||||||||
| 20 | 30 | 60 | 70 | 80 | 90 | 12 | 16 | 通訊S | 變送B | 報警K | 三相三線 | 三相四線 | ||
| 電流表 | ARS20□A□ | √ | √ | √ | √ | √ | √ | √ | √ | ● | √ | ● |
|
|
| ARS20□A3□ |
|
|
|
√ | √ | √ | √ |
|
● | √ | ● |
|
|
|
| ARS21□A□ | √ | √ | √ | √ | √ | √ | √ | √ |
|
|
|
|
|
|
| ARS21□A3□ |
|
|
|
√ | √ | √ | √ |
|
|
|
|
|
|
|
| ARS22□A□ | √ | √ | √ | √ | √ | √ | √ | √ | ● | √ |
|
|
|
|
| 電 壓 表 | ARS20□V□ | √ | √ | √ | √ | √ | √ | √ | √ | ● | √ | ● |
|
|
| ARS20□V3□ |
|
|
|
√ | √ | √ | √ |
|
● | √ | ● | √ | √ | |
| ARS21□V□ | √ | √ | √ | √ | √ | √ | √ | √ |
|
|
|
|
|
|
| ARS21□V3□ |
|
|
|
√ | √ | √ | √ |
|
|
|
|
√ | √ | |
| ARS22□V□ | √ | √ | √ | √ | √ | √ | √ | √ | ● | √ |
|
|
√ | |
| 頻率表 | ARS20□F□ | √ | √ | √ | √ | √ | √ | √ | √ | ● |
|
|
|
|
| ARS21□F□ | √ | √ | √ | √ | √ | √ | √ | √ |
|
|
|
|
|
|
| 有功表 | ARS20□P□ |
|
|
|
|
√ | √ | √ | √ | ● | √ |
|
√ | √ |
| 無功表 | ARS20□Q□ |
|
|
|
|
√ | √ | √ | √ | ● | √ |
|
√ | √ |
| 功率因數表 | ARS20□H□ |
|
|
|
|
√ | √ | √ | √ | ● | √ |
|
√ | √ |
| 多功能表 | ARS20□W□ | √ | √ | √ | √ | √ | √ | √ |
|
● | √ |
|
√ | √ |
| 多功能組合表 | ARS23□Z□ | √ | √ | √ | √ | √ | √ | √ |
|
● | √ |
|
√ | √ |
技術指標
|
|
指標 | |
| 精度等級 | 0.5、0.2級，頻率表0.1級 | |
| 顯示 | 四位LED顯示 | |
| 輸入電源 | 標稱輸入 | 電流AC1A、AC5A、DC20mA等；電壓AC100V、AC220V、AC380V、DC75MV等 |
| 過 量 程 | 持續：1.2倍，瞬時：電流10倍（5秒），電壓2倍（10秒） | |
| 頻 率 | 50/60Hz±10% | |
| 輔助電源 | AC220V±10%或AC/DC 85～265V | |
| 功 耗 | ≤4 | |
